Bygger du batteripakken selv nå, anbefaler vi JK BMS. Den bryter lade- og utladestrømmen selv med innebygde MOSFET-er, så du slipper å velge, koble og feilsøke et eksternt relé eller en kontaktor i hovedstrømmen. Den er også én enhet per streng i stedet for én modul per celle med kommunikasjonskabler mellom modulene — færre deler og færre koblinger som kan gi feil. I tillegg balanserer den aktivt og settes opp fra app over Bluetooth.
123SmartBMS står fortsatt og går i mange anlegg, men til et nytt anlegg er JK BMS anbefalingen vår. Under står forskjellene, punkt for punkt.

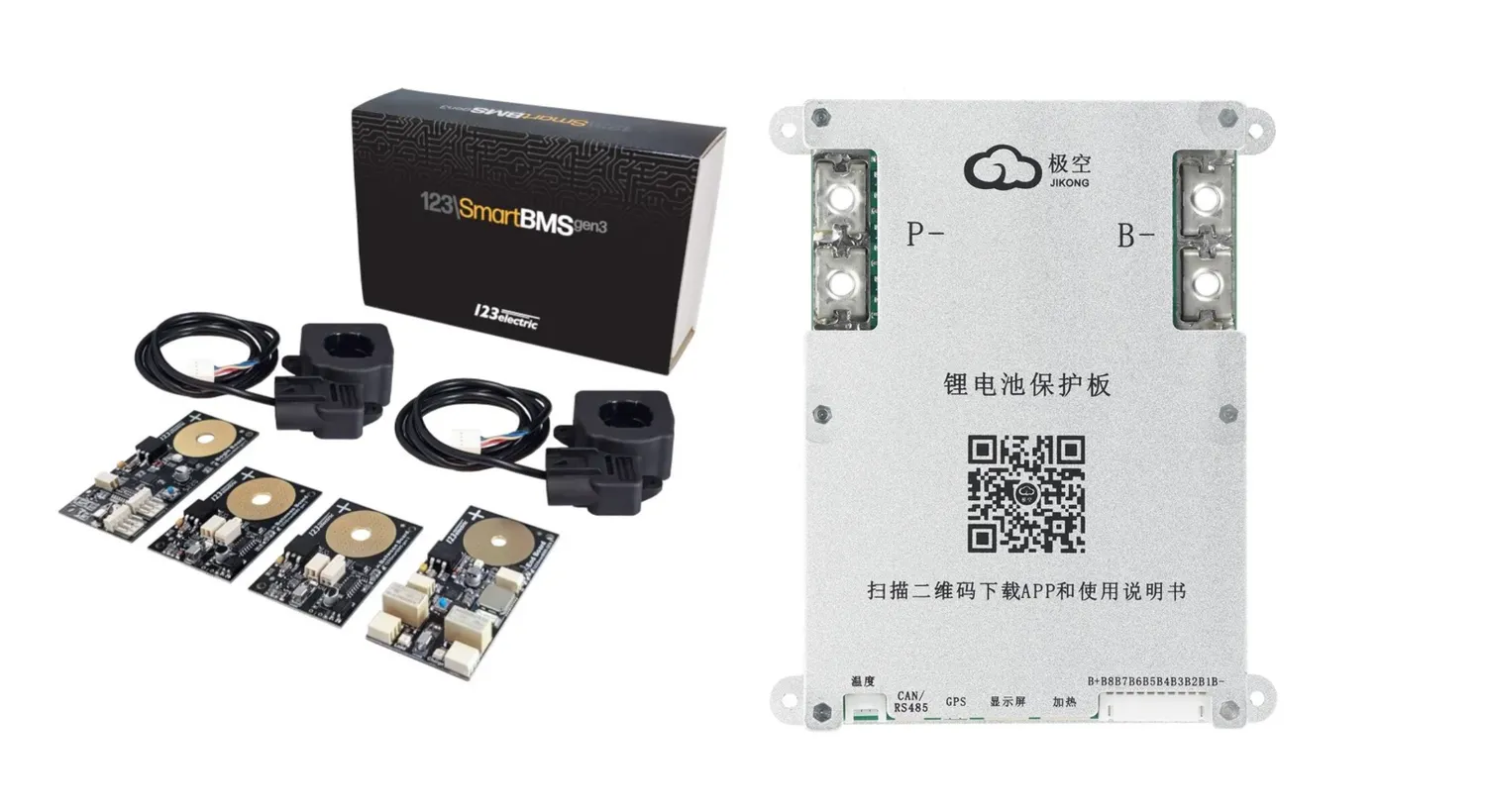

Den grunnleggende forskjellen
JK BMS er alt-i-ett. All elektronikk sitter på ett kretskort: MOSFET-ene som bryter lade- og utladestrøm, celleovervåking, balansering og kommunikasjon. Du kobler balanseringsledninger fra kortet til hver celle, og hovedstrømmen går gjennom BMS-ens egen kraftelektronikk.
123SmartBMS er modulær. Hver celle får sitt eget lille kretskort som monteres oppå cellen, modulene snakker sammen i en kjede, og end-boardet samler dataene. Det er ingen kraftelektronikk i systemet — 123SmartBMS har to signalreleer som styrer noe annet.
Alt som følger, springer ut av denne ene forskjellen.
Bryting av strøm
JK BMS bryter selv. All lade- og utladestrøm går gjennom kortet: 200 A kontinuerlig og 350 A i 2 minutter på 4–8S, 100 A kontinuerlig på 8–24S. Går en celle for høyt eller for lavt, kobler BMS-en fra der og da. Det er ingenting mer å kjøpe for at beskyttelsen skal virke, og ingen styrekabling mellom BMS og bryter å planlegge.
123SmartBMS bryter ikke selv. To potensialfrie signalkontakter, én for «allow to charge» og én for «allow to discharge», må styre noe annet: et 123SmartRelay, en 123PowerSwitch, en kontaktor, eller av/på-inngangen på lader og inverter. Hovedstrømmen går aldri gjennom BMS-en, så bryteren er en egen komponent du velger, monterer og kobler riktig.
Trenger anlegget mer strøm enn BMS-en tåler, er svaret med JK å dele banken: flere strenger i parallell, hver med sin egen BMS. Da er hver streng beskyttet for seg.
Antall deler og koblinger
Til en 8S-bank er JK BMS én enhet: ett kort, ett sett balanseringsledninger, montert ved siden av cellene. 123SmartBMS er én modul per celle — åtte moduler på en 8S-bank, seksten på en 16S — pluss kommunikasjonskabler mellom hver modul i riktig rekkefølge fra minus til pluss, pluss bryteren i hovedstrømmen.
Modulene tar ikke plass ved siden av banken, siden de sitter oppå cellepolene. Til gjengjeld er hver modul og hver kabel en kobling som skal være riktig. Færre deler er den praktiske hovedgrunnen til at vi anbefaler JK til nye anlegg.
Balansering
JK BMS balanserer aktivt. Energi flyttes fra cellene med høyest spenning til dem med lavest, i stedet for å brennes bort som varme. Modellene vi fører gir 1 A på 4–8S og 0,6 A på 8–24S. Det retter opp reelle ubalanser også når batteriet ikke står på ladeslutt, og det betyr mest på store celler, der noen få millivolt tilsvarer mye energi.
123SmartBMS balanserer passivt med 1 A. Overskuddet fra den høyeste cellen ledes gjennom en motstand og blir varme, og balanseringen jobber først når pakken nærmer seg full.
Uansett BMS lønner det seg å toppbalansere cellene manuelt før de kobles i serie. Da starter banken jevnt, og balanseringen skal bare holde den der.
Victron og annen kommunikasjon
Skal tallene fra batteriet inn i en Victron GX-enhet (Cerbo, Ekrano, Venus OS), kobles JK BMS til med dbus-serialbattery, en tredjepartsdriver du installerer i Venus OS. JK er den mest brukte BMS-en med den driveren, så det er godt tråkket opp. 8–24S-modellen har RS485 i tillegg til Bluetooth.
Vær klar over hva dette er: driveren er laget av fellesskapet, ikke av Victron, og JK står ikke på Victrons liste over testede batterier. Det er ikke Victron-støttet, og du bør regne med litt teknisk arbeid første gang. Hva du må sjekke før du planlegger closed loop, står i JK BMS-oppsett.
123SmartBMS kobles til en GX-enhet med USB-kabel.
Uten kommunikasjon fungerer JK BMS helt fint: den bryter strømmen selv, og inverteren trenger ikke vite noe. For de aller fleste anlegg er app over Bluetooth nok til å se cellespenninger og sette grenser.
Dette anbefaler vi til nye anlegg
Bygger du 12 V eller 24 V — altså 4 eller 8 celler i serie — er det denne:
Bygger du 24 V eller 48 V — 8 til 24 celler i serie — er det denne:
Én BMS per streng. Skal du ha mer strøm enn BMS-en tåler, kjører du flere strenger i parallell med hver sin BMS. Oppsett steg for steg står i JK BMS-oppsett, og resten av byggingen er den samme uansett: slik bygger du batteribanken. Vil du se hele anlegget med celler, BMS og kabel i ett regnestykke, bruk kalkulatoren.
Har du allerede 123SmartBMS?
Da gjør du ingenting. Systemet virker som før, og det er ingen grunn til å bytte fordi vi anbefaler noe annet til nye anlegg. Trenger du en ekstra enkeltmodul, et relé eller USB-kabelen til GX-enheten, spør oss gjerne.
Oppsett, valg av relé og feilsøking når noe ikke kobler inn, står samlet i 123SmartBMS: relé, oppsett og feilsøking.
Sammenligning på et blikk
| JK BMS | 123SmartBMS | |
|---|---|---|
| Arkitektur | Alt-i-ett på ett kretskort | Én modul per celle i kjede |
| Bryting av strøm | Innebygde MOSFET-er · 200 A (4–8S) / 100 A (8–24S) | Signalreleer som styrer en ekstern bryter |
| Balansering | Aktiv · 1 A (4–8S), 0,6 A (8–24S) | Passiv · 1 A |
| Deler i et 8S-anlegg | 1 enhet | 8 moduler + kabler + bryter |
| Celler i serie | 4–8 eller 8–24 | 2–255 |
| Victron GX | dbus-serialbattery i Venus OS (tredjepart, ikke Victron-testet) | USB-kabel til GX |
| App | Bluetooth · all konfigurasjon | Bluetooth · to strømmålere |
| Varme | Utgang for varmeelement | Egne lavtemperaturgrenser for lading og utlading |
Vanlige spørsmål
Hvilken BMS anbefaler dere?
JK BMS. Til et 12 V- eller 24 V-anlegg er det JK BMS 4–8S, til 24–48 V er det JK BMS 8–24S. Begge bryter lade- og utladestrømmen selv med innebygde MOSFET-er, balanserer aktivt og settes opp fra app over Bluetooth, så anlegget består av færre deler enn med en modulær BMS og et eksternt relé.
Kan JK BMS kobles til Victron?
Ja, via tredjepartsdriveren dbus-serialbattery i Venus OS på en GX-enhet som Cerbo. JK er den mest brukte BMS-en med den driveren. Vær klar over at driveren ikke er laget eller testet av Victron, og at JK ikke står på Victrons liste over testede batterier. Uten kommunikasjon fungerer JK BMS uansett frittstående, siden den bryter strømmen selv.
Må jeg bytte ut 123SmartBMS jeg allerede har?
Nei. Anlegget ditt fungerer som før, og du trenger ikke gjøre noe. Oppsett, relévalg og feilsøking står i guiden 123SmartBMS: relé, oppsett og feilsøking.
Hvilken JK BMS passer til et 48 V-batteri med 16 celler i serie?
JK BMS 8–24S. Den dekker 8 til 24 celler i serie og tåler 100 A kontinuerlig. Én BMS styrer én streng; trenger anlegget mer strøm, kobler du flere strenger i parallell med hver sin BMS.
Hva er forskjellen på aktiv og passiv cellebalansering?
Aktiv balansering flytter energi fra de høyeste cellene til de laveste, passiv balansering brenner overskuddet bort som varme i en motstand. Aktiv balansering sløser ikke energi og jobber også utenom ladeslutt. JK BMS balanserer aktivt med 1 A på 4–8S og 0,6 A på 8–24S.
Trenger JK BMS et eksternt relé eller en kontaktor?
Nei. MOSFET-ene i BMS-en bryter hovedstrømmen selv: 200 A kontinuerlig og 350 A i 2 minutter på 4–8S, 100 A kontinuerlig på 8–24S. Du slipper kontaktor, styrekabling og et ekstra ledd å feilsøke.
Hvordan lades batteriet trygt om vinteren?
BMS-en må sperre lading under 0 °C. LiFePO4 tar permanent skade av å lades i frost, mens utlading i kulde går langt bedre. Begge JK-modellene har utgang for varmeelement, så du kan la BMS-en styre varmen i batterikassen.
